隨著信息技術的發展，智能化弱電系統已成為現代建筑、園區和數據中心的核心組成部分。對于設計人員而言，掌握系統拓?fù)鋱D的繪制與理解，以及互聯網接入及相關服務的配置，是提升專業能力、避免成為“弱電小白”的關鍵。本文將系統介紹智能化弱電系統的基本框架、拓?fù)鋱D繪制要點，并深入探討互聯網接入服務的相關技術，為設計人員提供實用參考。
一、智能化弱電系統概述
智能化弱電系統主要包括安防監控、樓宇自控、綜合布線、網絡通信、廣播系統等子系統。這些系統通過統一的平臺進行集成管理，實現數據共享與智能聯動。其核心在于構建一個高效、可靠、可擴展的基礎設施，以支持各類智能應用。
二、系統拓?fù)鋱D的重要性與繪制要點
拓?fù)鋱D是系統設計的可視化工具，能清晰展示設備連接關系、數據流向和層級結構。設計人員需注意以下要點：
- 分層設計：通常分為核心層、匯聚層和接入層，確保網絡結構清晰。
- 標準化符號：使用行業通用圖標表示交換機、路由器、服務器等設備，提升圖紙可讀性。
- 冗余與備份：在關鍵節點設計雙鏈路或設備冗余，保障系統高可用性。
- 標注詳細：注明設備型號、IP地址、端口用途等信息，便于后期維護。
三、互聯網接入及相關服務詳解
互聯網接入是弱電系統與外部網絡連接的門戶，其設計與服務選擇直接影響系統性能。
- 接入方式：
- 光纖接入：主流選擇，提供高帶寬、低延遲，適用于大型項目。
- 寬帶接入：成本較低，適合中小型場所，但需考慮穩定性。
- 無線接入：作為補充，覆蓋移動設備接入需求。
- 相關服務：
- 防火墻與安全網關：部署于網絡邊界，防范外部攻擊，保護內部數據安全。
- 負載均衡：通過多鏈路接入或設備集群，優化流量分配，提升訪問速度。
- 內容分發網絡（CDN）：加速靜態資源訪問，改善用戶體驗。
- 云服務集成：結合公有云或私有云，擴展存儲與計算能力，支持遠程管理。
- 設計建議：
- 根據業務需求評估帶寬，預留擴容空間。
- 選擇可靠的服務提供商，簽訂服務水平協議（SLA）。
- 在拓?fù)鋱D中明確標注接入點、安全設備及服務流向。

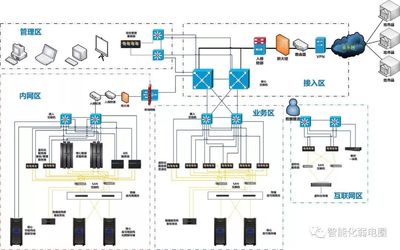

四、拓?fù)鋱D實例與應用場景
以智慧園區為例，拓?fù)鋱D可涵蓋：
- 核心層：萬兆交換機連接數據中心和互聯網出口。
- 匯聚層：千兆交換機鏈接各樓宇子系統。
- 接入層：百兆/千兆端口覆蓋終端設備。
- 互聯網接入?yún)^(qū)：部署防火墻、路由器，并連接多條運營商線路。
此結構確保了園區內安防、能耗管理等系統的高效運行，同時通過互聯網接入實現遠程監控與數據分析。
五、
掌握智能化弱電系統拓?fù)鋱D的設計與互聯網接入服務，是設計人員從“小白”邁向?qū)I(yè)的關鍵一步。通過分層規劃、標準化繪圖和合理選擇接入方案，不僅能提升系統可靠性，還能為未來升級奠定基礎。建議設計人員收藏本文，結合實際項目不斷練習，以打造更智能、安全的弱電系統。
